Пример правильной сборки электрического щитка

Подробный фоторепортаж по сборке электрощитка штатным электриком компании «Декада» Вячеславом Майоровым.

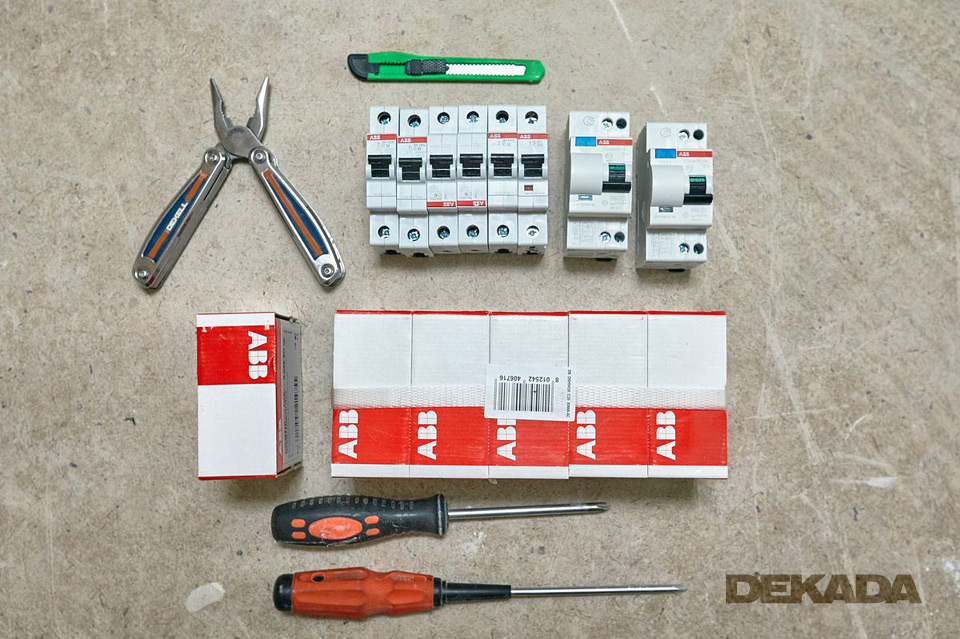

Инструменты и материалы, необходимые для сборки щитка

Автоматы АВВ.

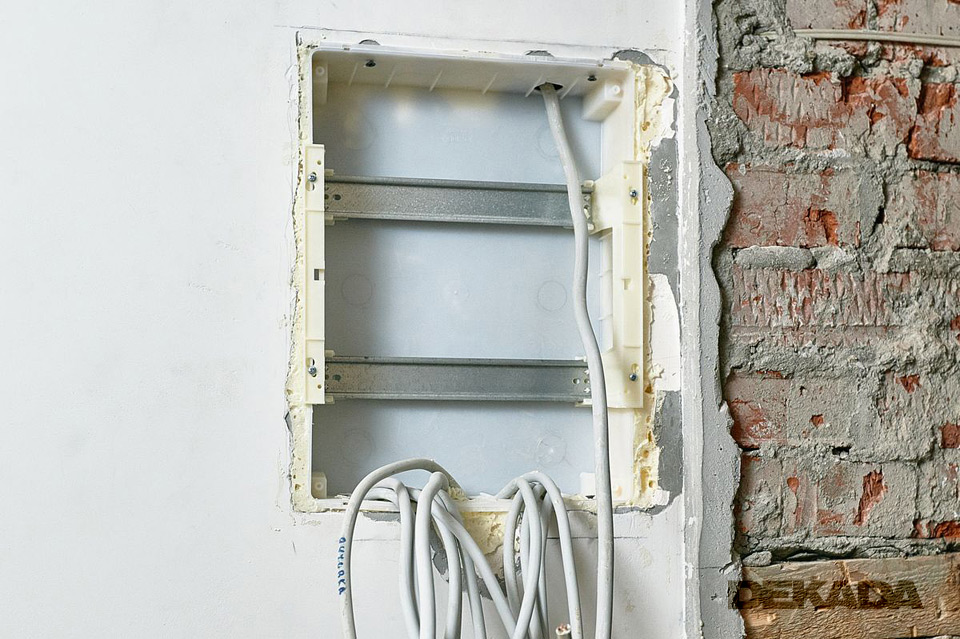

Исходный вид щитка до начала электромонтажа

В стену установлен корпус встроенного щитка на 24 модуля, производства АВВ.

Сверху выведен питающий провод NYM 3*6.

Снизу подведены все провода потребителей в квартире.

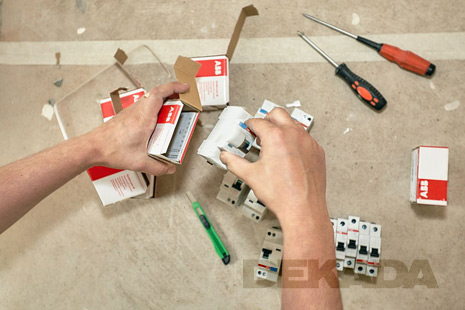

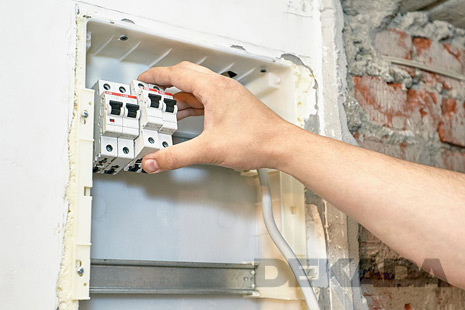

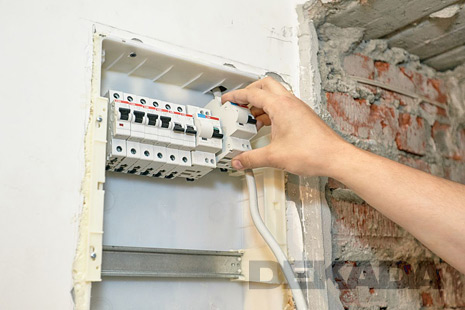

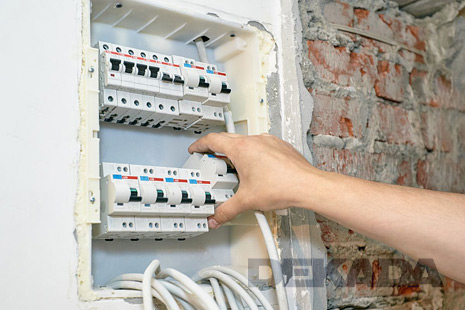

Распаковка и монтаж автоматов на DIM-рейку

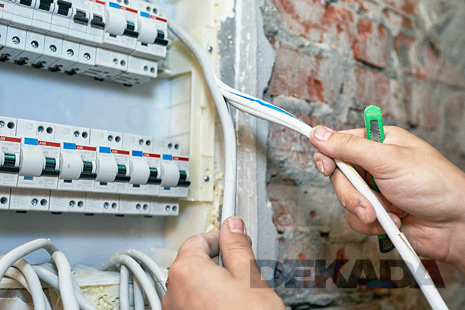

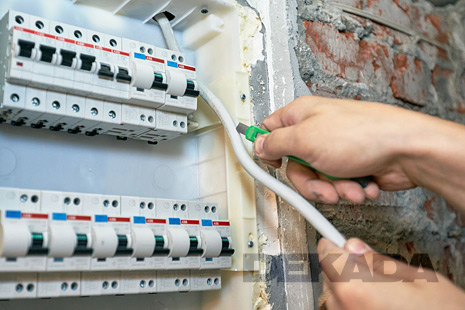

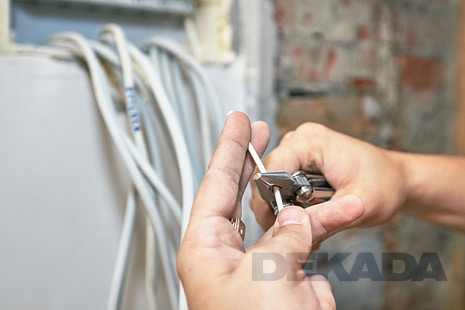

Зачистка вводного провода

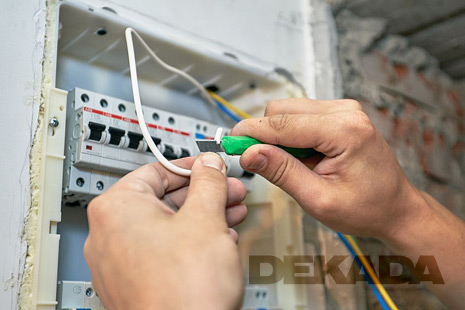

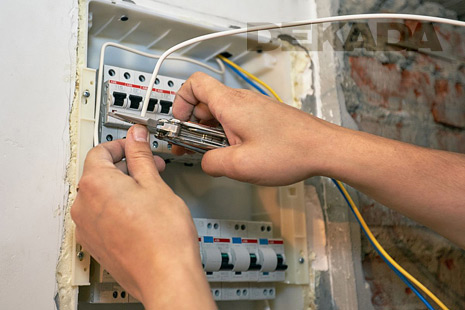

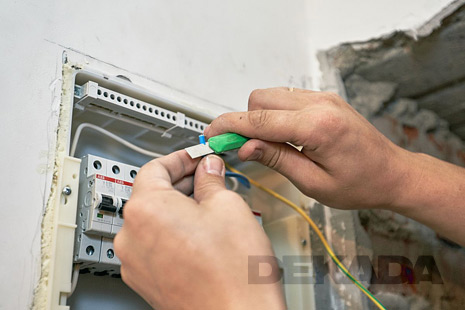

Подготовка питающей фазной жилы в щитке

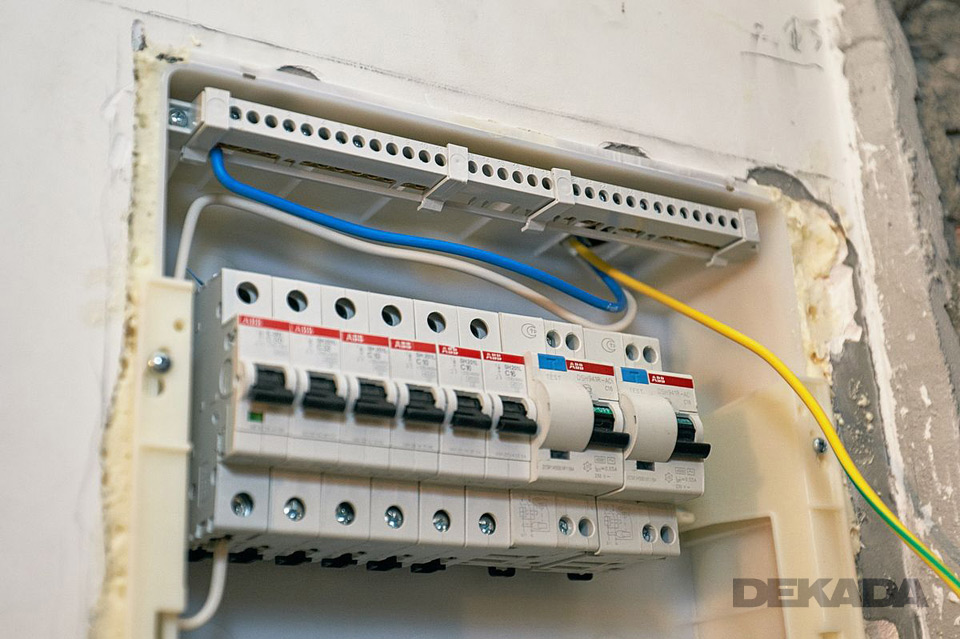

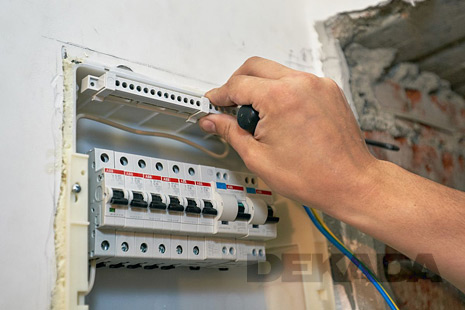

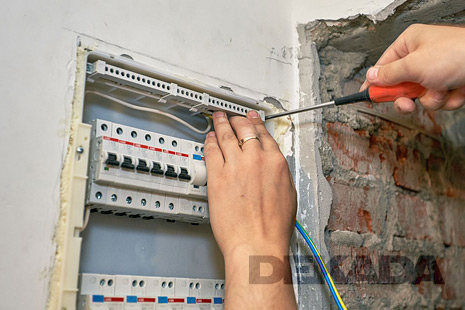

Установка и крепление нулевой и земляной шины

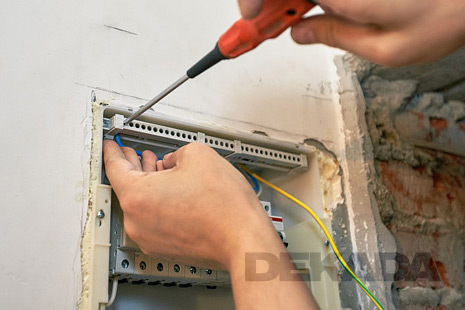

Зачистка и подключение питающей нулевой жилы к шине
Установка фазных перемычек для однополюсных автоматов

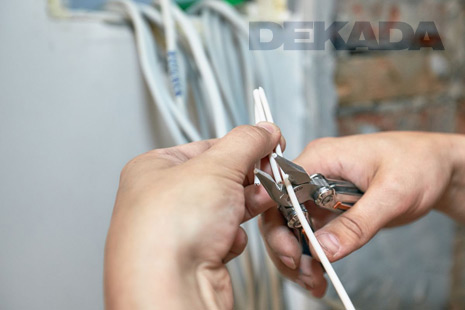

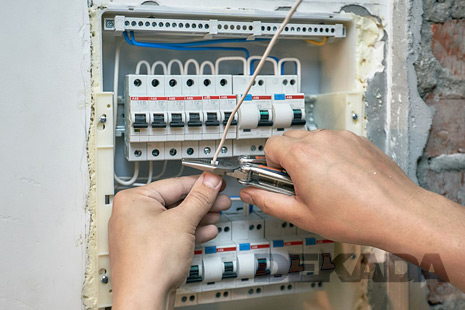

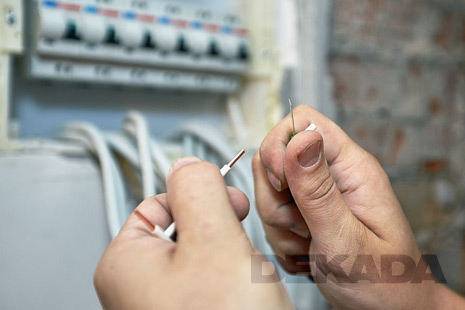

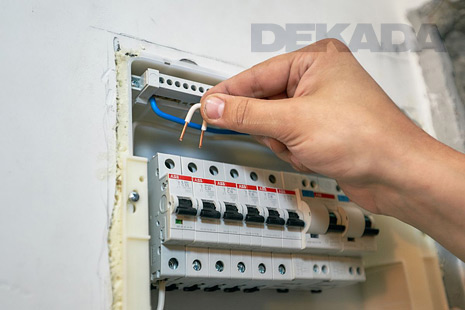

Подготовка соединительных проводов на фазные перемычки.

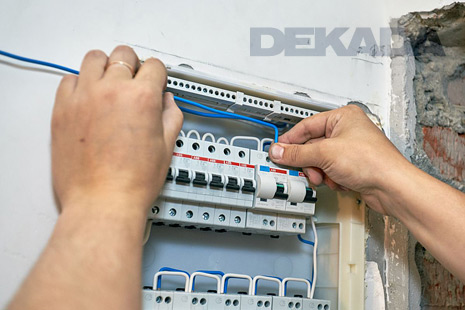

Установка фазных перемычек на автоматы.

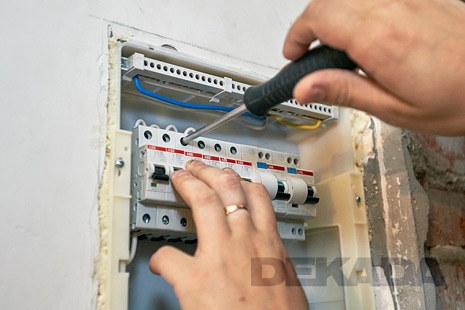

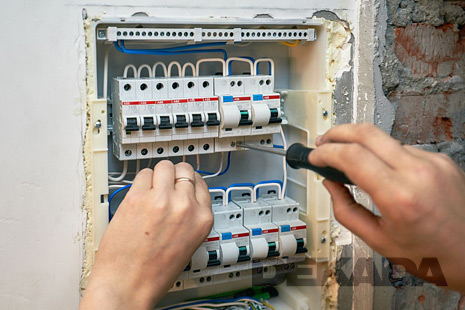

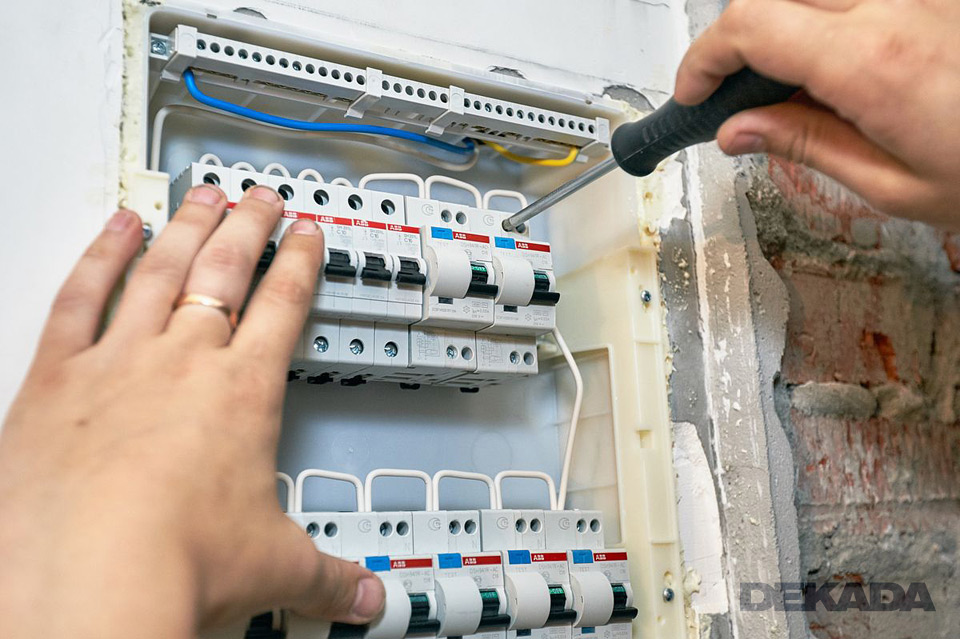

Крепление фазных перемычек на автоматы.

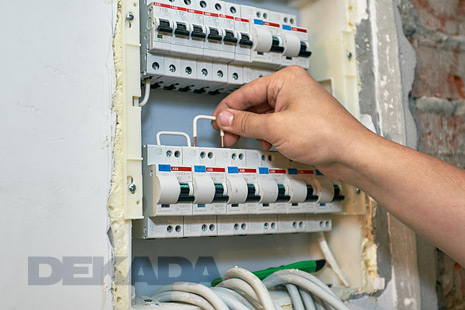

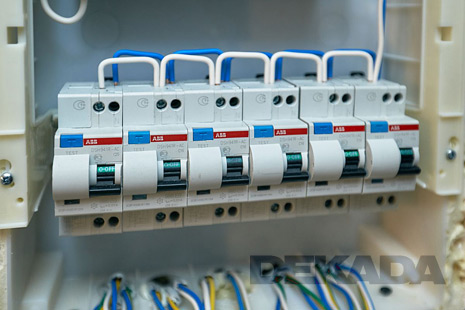

Установка фазных перемычек для дифф. автоматов

Подготовка соединительных проводов на фазные перемычки.

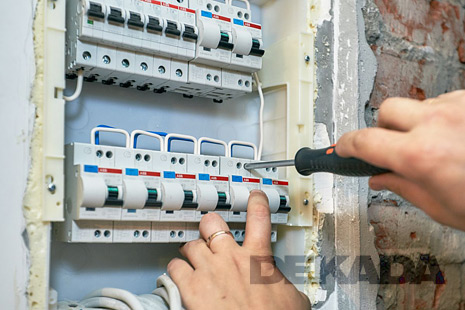

Установка и крепление перемычек.

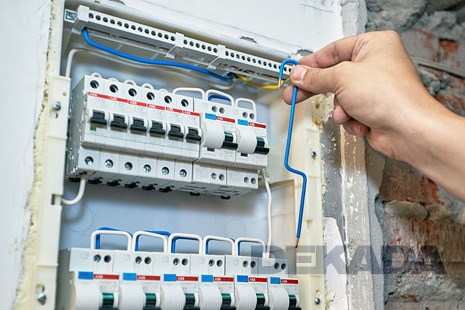

Установка фазной перемычки между группами автоматов на DIM-рейках

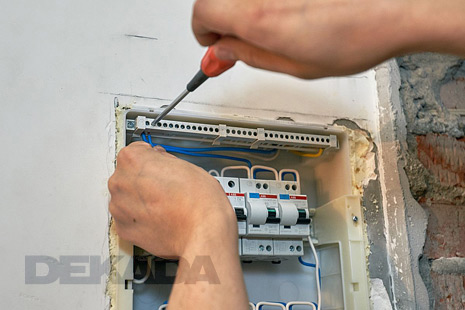

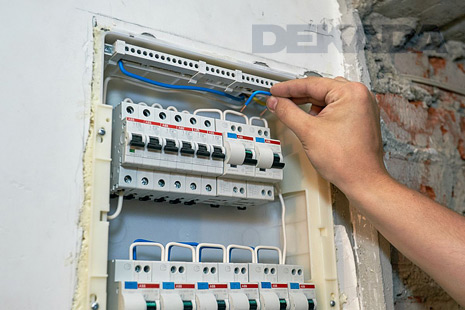

Установка и крепление перемычек нулевой жилы
Крепление нулевой жилы к общей шине

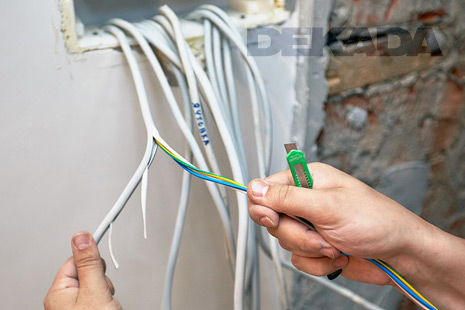

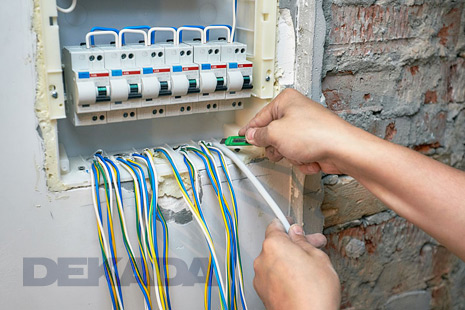

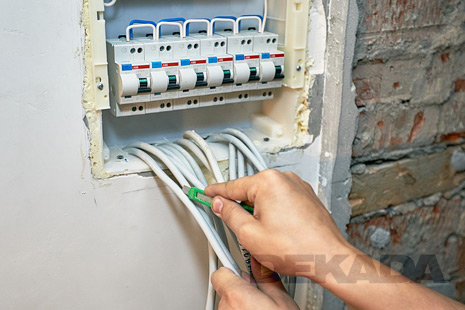

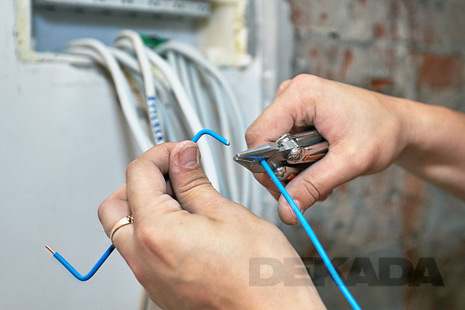

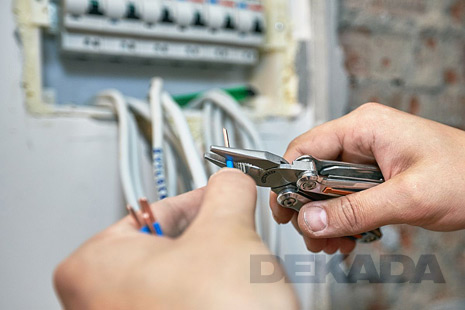

Зачистка уходящих проводов

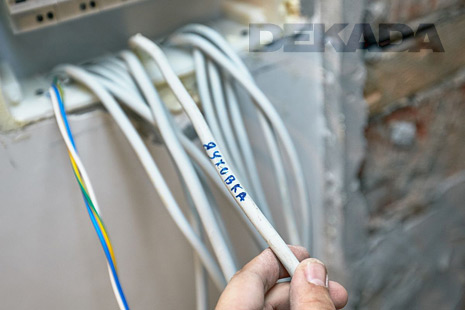

Все провода, разведенные по квартире, подписываются.

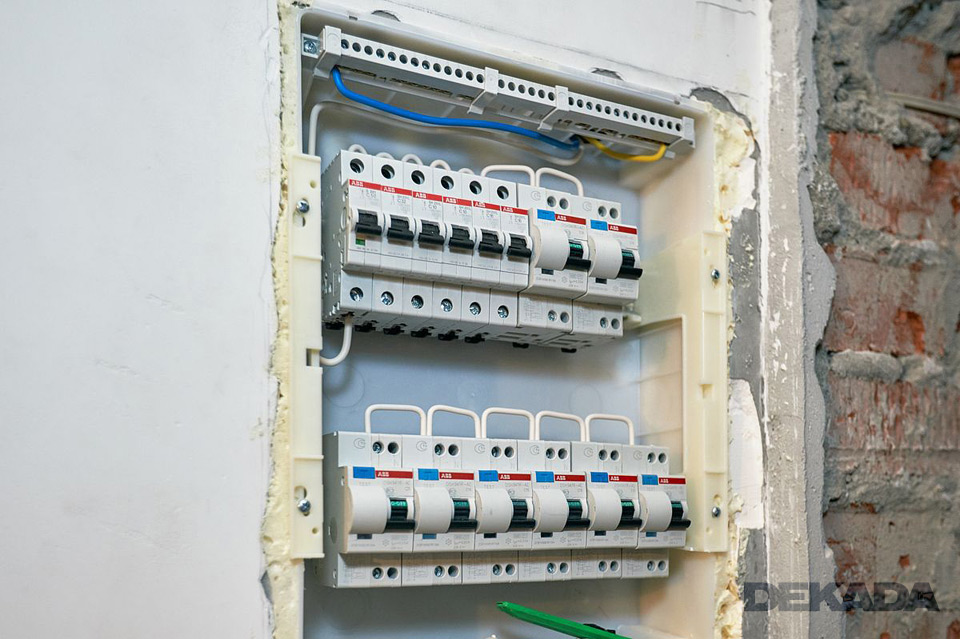

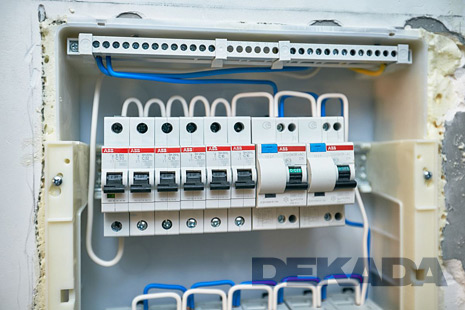

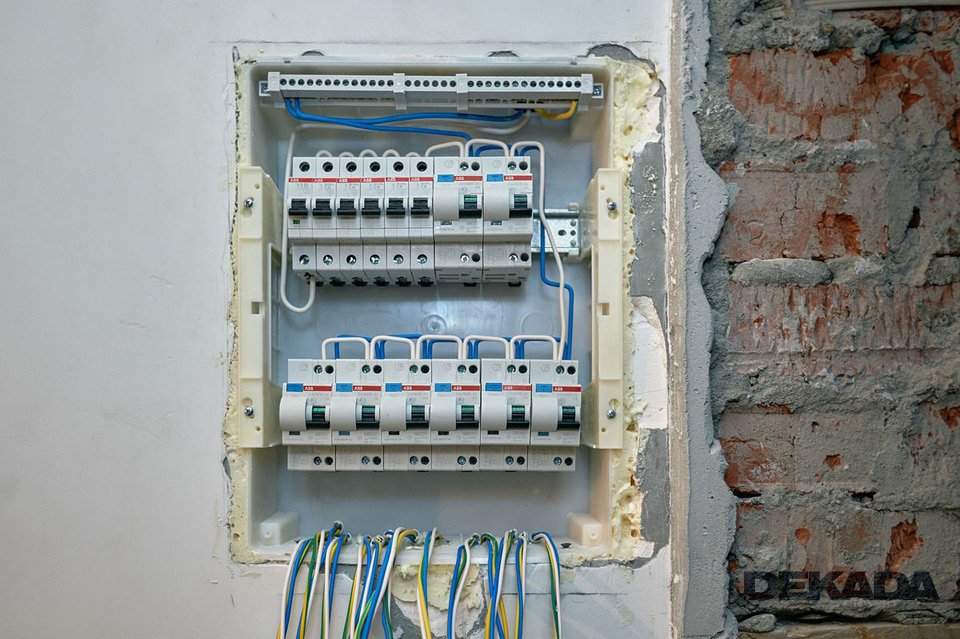

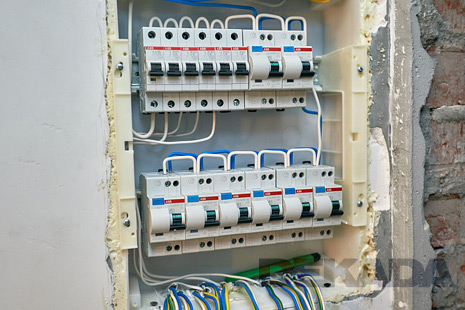

Вид собранного щитка без подключенных потребителей

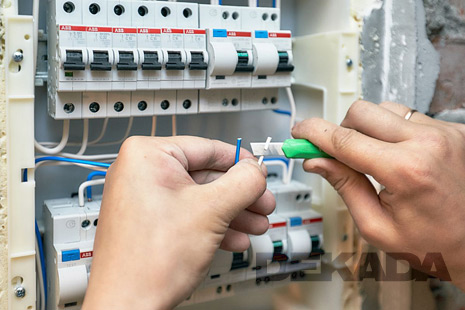

Зачистка и подключение фазных проводов потребителей

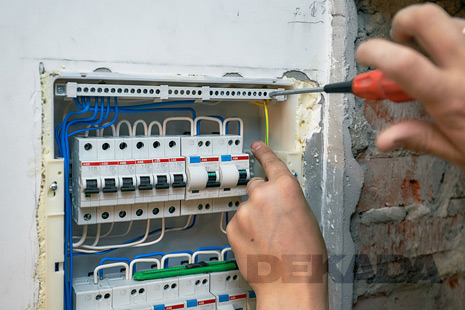

Подключение фазных проводов потребителей на однополюсные автоматы.

Однополюсные автоматы подключены.

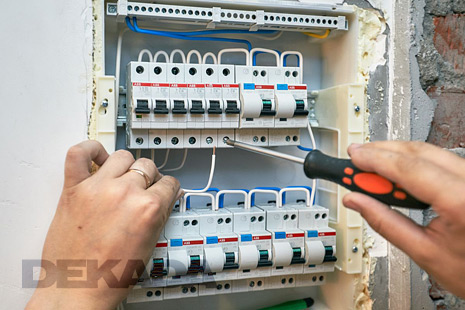

Подключение на дифференциальные автоматы.

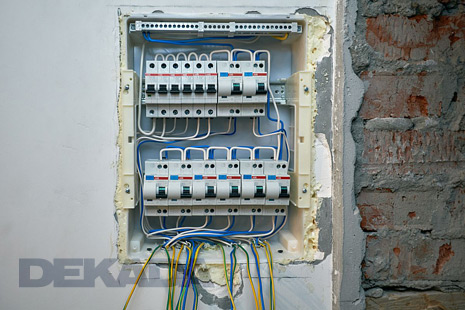

Подключены к автоматам все фазы и нули.

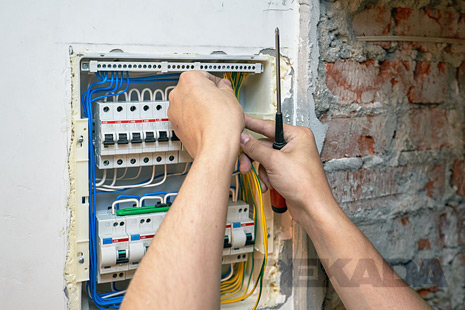

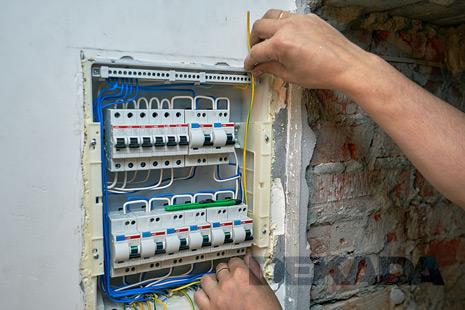

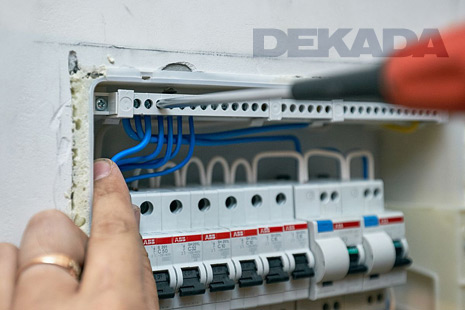

Подключение нулевых проводов потребителей на общую шину

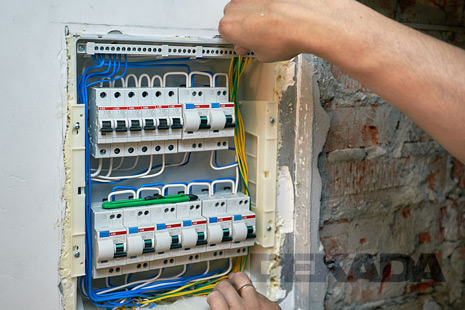

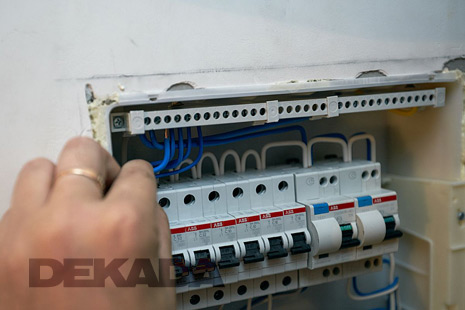

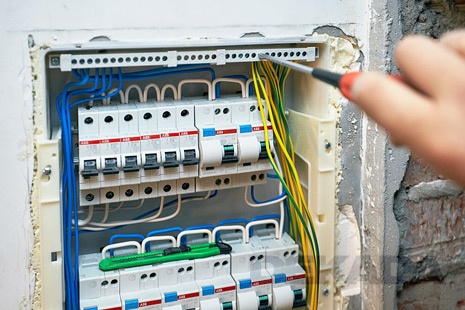

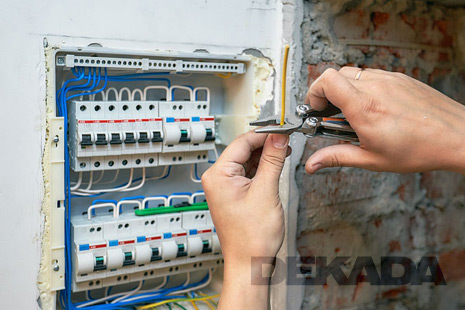

Зачистка и подключение земляных жил на шину PE

По требованиям ПУЭ допускается подключение 2 проводов в одну ячейку.

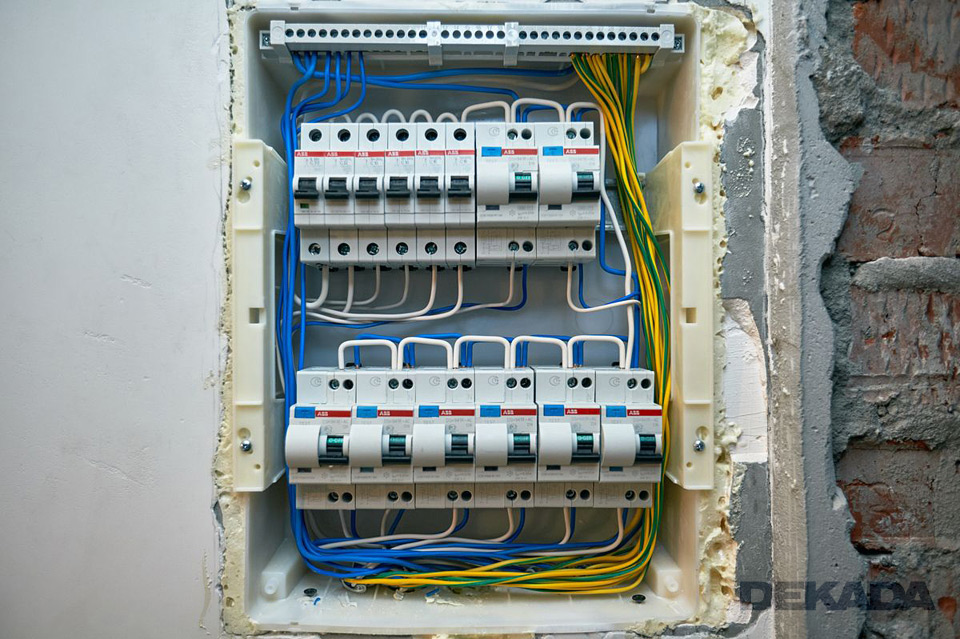

Вид собранного электрощитка

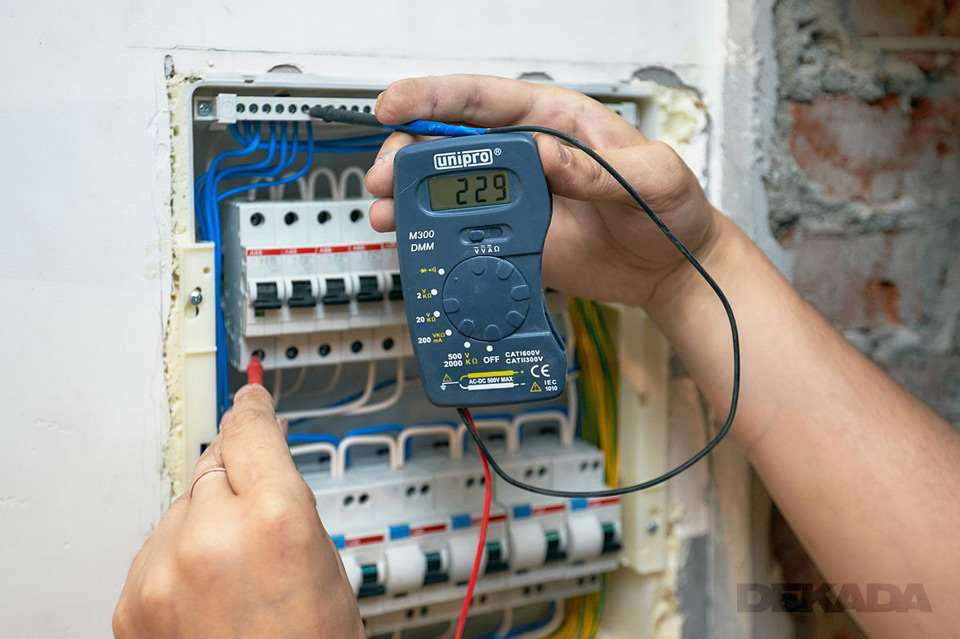

Проверка напряжения
