Правильная разводка сантехники в эксплуатационном шкафу

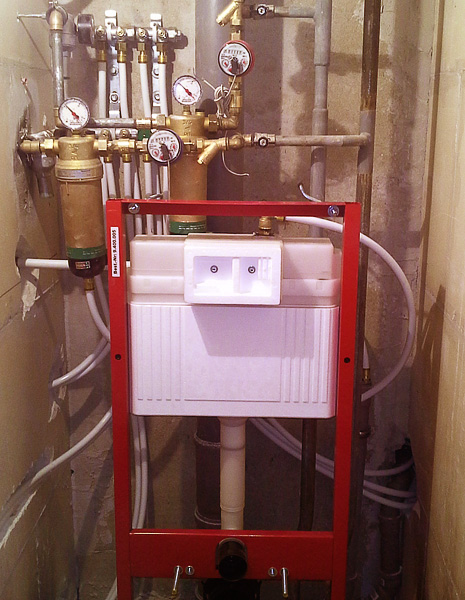

На фото показаны, и в коментариях описаны произведённые нами работы по сантехнической разводке. Все работы были произведены точно в соответствии с СНИПами.

Данный пример разводки примечателен тем, что нам пришлось переделывать разводку за другими мастерами. Поэтому для истории, мы сперва сфотографировали, как это выглядело до того как мы приступили к работе. По ссылке можно посмотреть эти фотографии.

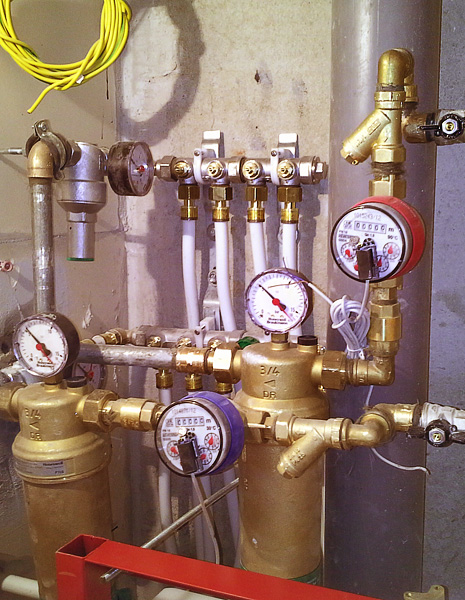

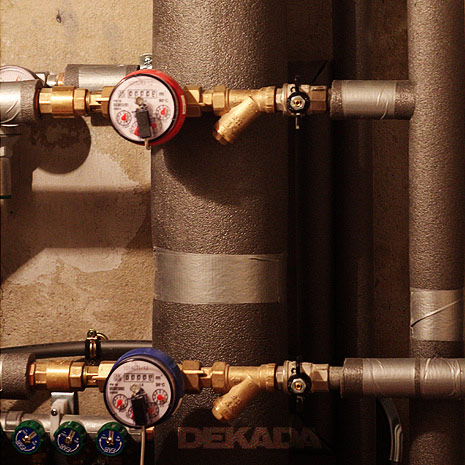

Все элементы управления и контроля расположены в зависимости от их важности и частоты использования: самый легкий доступ обеспечен к водяным счетчикам и вводным кранам, на втором месте по частоте использования и, соответственно, по удобству доступа расположены краны промыва фильтров, а еще дальше расположены краны коллекторов.
Все трубопроводы механически прикреплены к стене при помощи специальных муфт и саморезов.
Общая компоновка системы сделана так, чтобы был удобный доступ к кранам, манометрам, счетчикам воды, промывным фильтрам. Все это должно быть доступно через стандартный люк 60*40 см.
Сливной шланг из промывного фильтра, для удобства эксплуатации системы и предотвращения его механического повреждения пущен по дальней стене с использованием уголка.

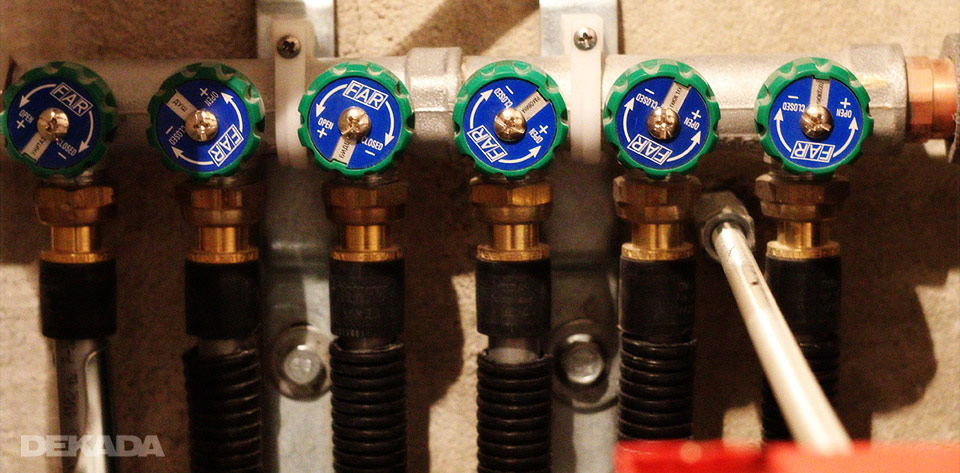

Коллекторы с кранами Итальянского производителя FAR.
Коллектор механически прикреплен к стене.

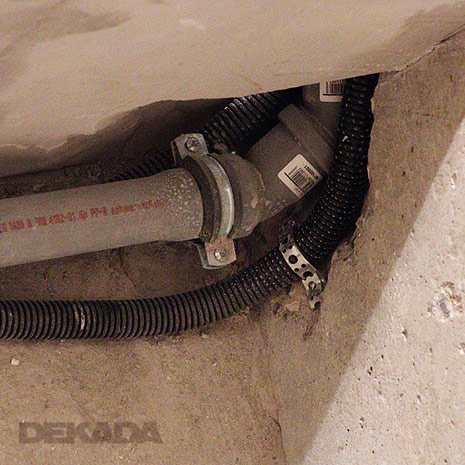

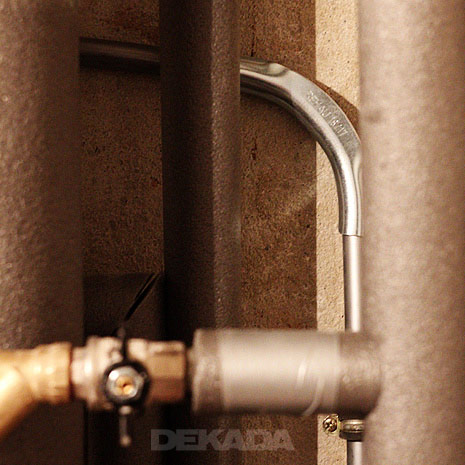

Поворот трубы выполнен с применением металлического уголка для предотвращения перегиба трубы.
Каждое соединения кусков звукоизоляционного материала выполнены с применением металлизированного скотча.

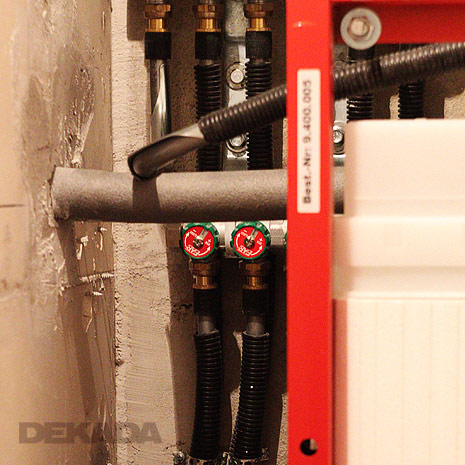

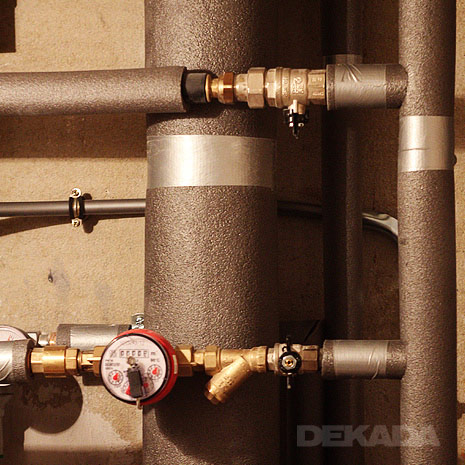

И напорные и канализационные трубопроводы звукоизолированы с применением «Энергофлекса». Это позволяет снизить шумы. Обратите внимание, что даже самый короткий участок трубы звукоизолтрован.

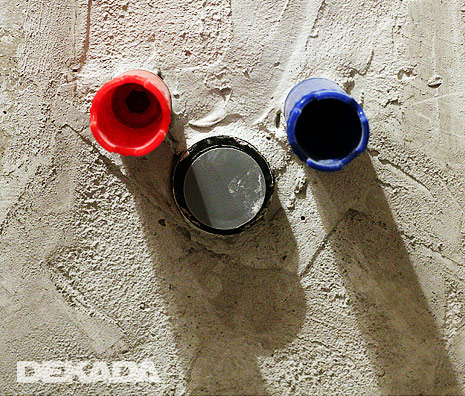

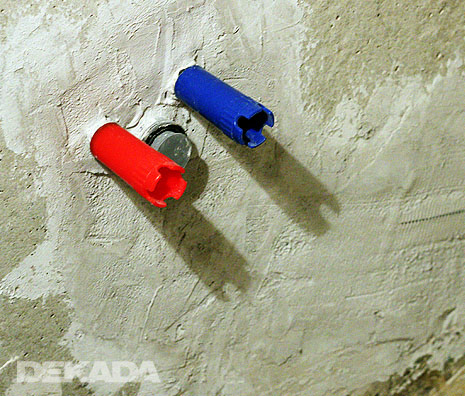

Выводы трубопроводов горячей и холодной воды изолированы (для предотвращения залива и попадания внутрь труб строительного мусора) специальными заглушками соответственно красного и синего цветов.
Вывод канализационной трубы также закрыт заглушкой для предотвращения попадания строительного мусора и поступления в квартиру неприятных запахов.
Мы применяем только латунные фитинги REHAU.
Для труб напорного водоснабжения применена система трубопроводов REHAU из сшитого полиэтилена.

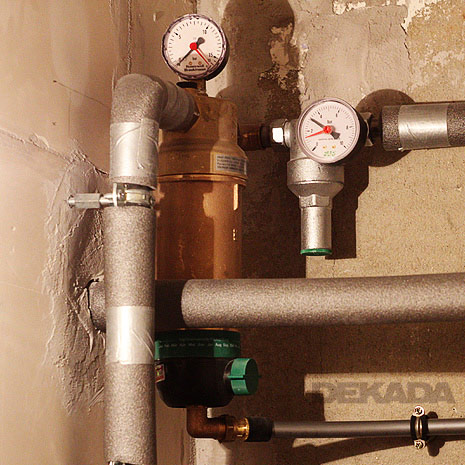

Установлен редуктор давления с обратным клапаном и манометр FAR (Италия).

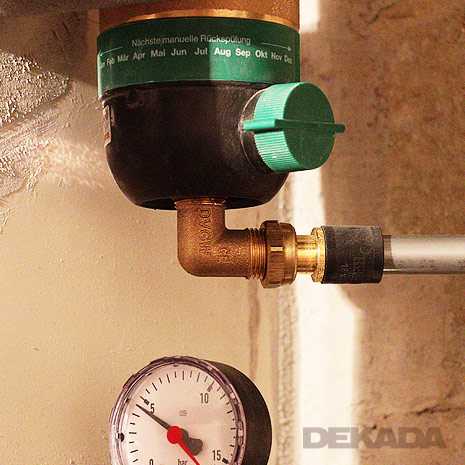

Установлен промывной фильтр и манометр Honeywell (Германия).
Для удобства мы применяем гофру красного цвета для труб горячего водоснабжения и синего – для холодного.
Поворот в канализационных трубах нельзя делать под 90 градусов. Мы всегда применяем для поворота канализационного трубопровода два последовательно установленных уголка по 45 градусов. Это позволяет прочистить при засоре канализацию с применением стального троса.
Все трубопроводы напорного водоснабжения изолированы в гофротрубы.
И напорные, и канализационные трубы механически прикреплены к стенам и полу с использованием муфты и дюбель-гвоздей.
