Чертежи квартиры - ЖК Авеню-77, корп. 1

Комментирует прораб объекта :
Квартира в ЖК "Авеню-77". Квартира большой площади, но, в общем и целом, достаточно простой проект. Единственное отличие - огромный электрический щиток в квартире - на 54 модуля. Достаточно сложное разделение электрооборудования по группам. Была реализована необчная схема электрического подключения гидромассажной ванны с подключением на два независимых автомата защиты. Два отдельно стоящих сантехнических стояка. Расположение сантехнических приборов, ввиду большой площади ванной комнаты и туалета, не представляло никакой сложности.
ЖК Авеню-77, корп. 1
Обмерный план
ЖК Авеню-77, корп. 1

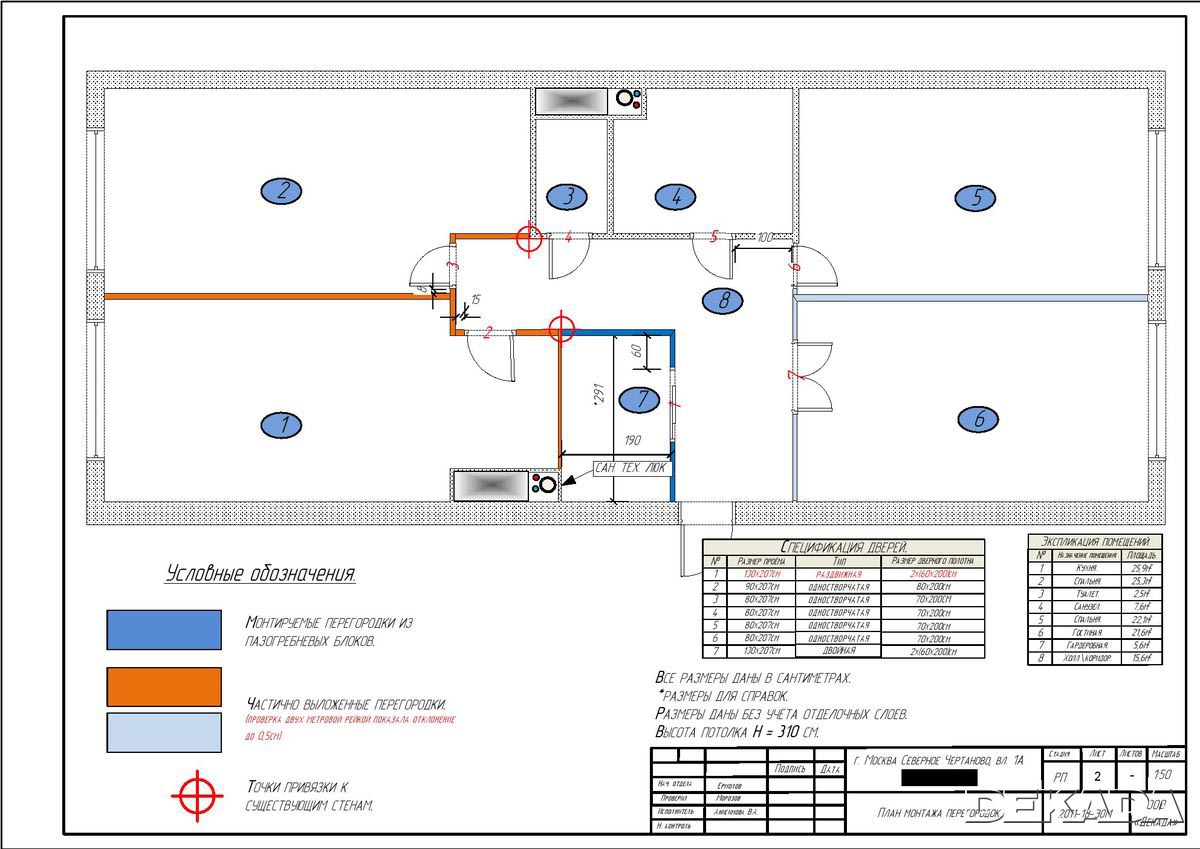

План монтажа перегородок
ЖК Авеню-77, корп. 1

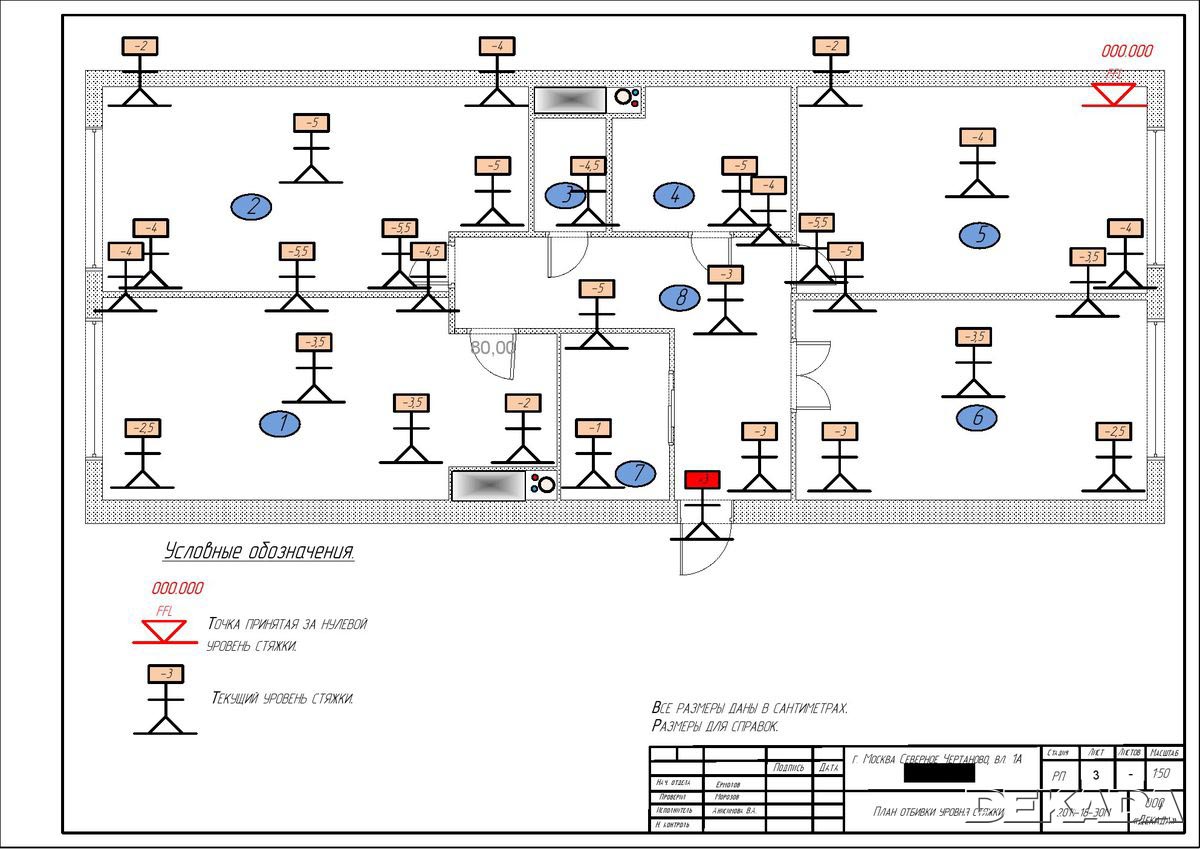

План уровня стяжки
ЖК Авеню-77, корп. 1

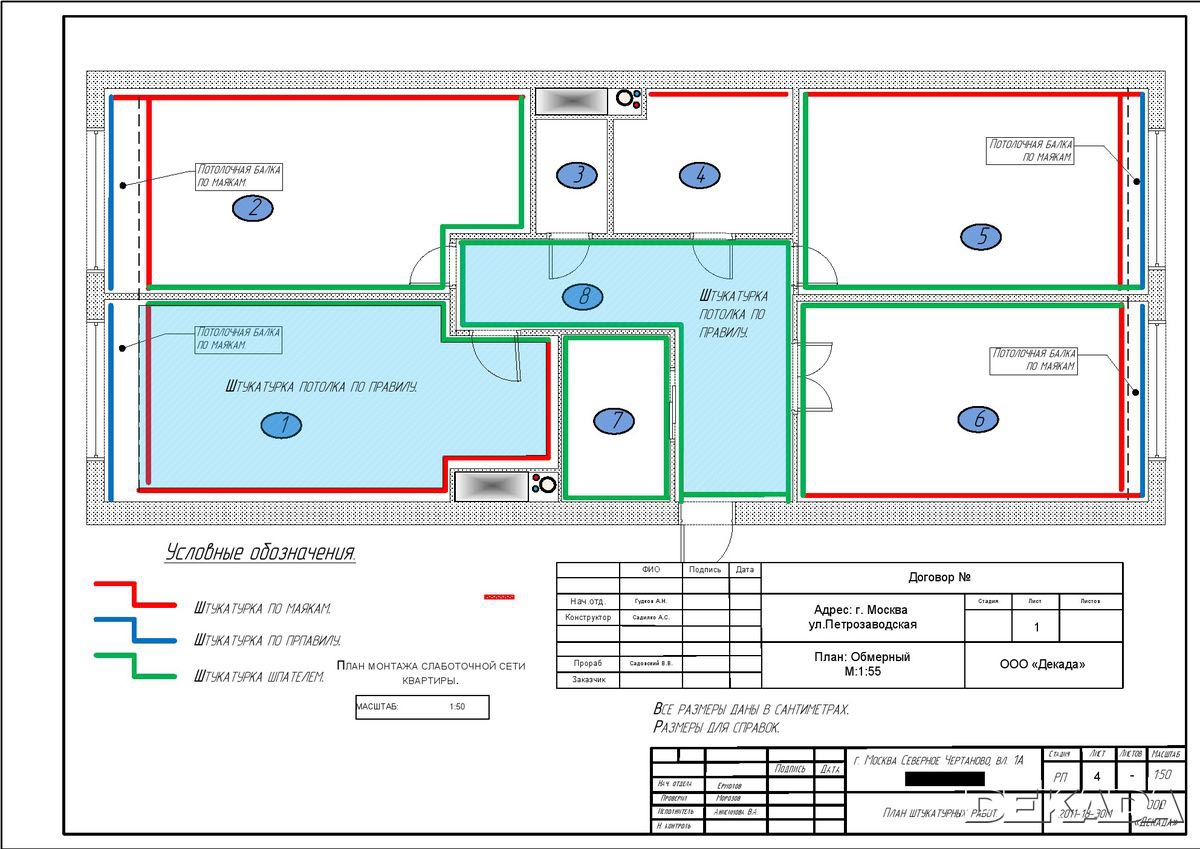

План штукатурных работ
ЖК Авеню-77, корп. 1
План монтажа розеток 220В
ЖК Авеню-77, корп. 1
План монтажа слаботочных розеток
ЖК Авеню-77, корп. 1

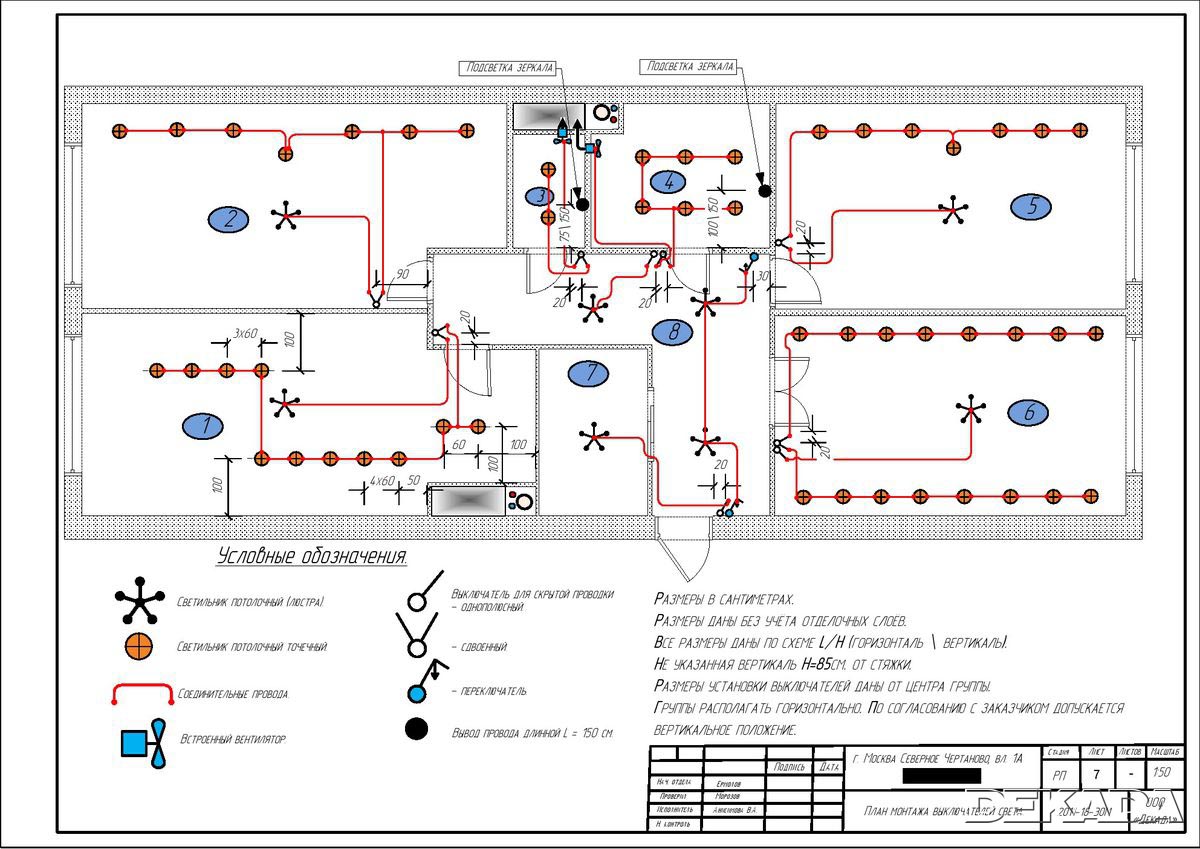

План освещения и розеток
ЖК Авеню-77, корп. 1

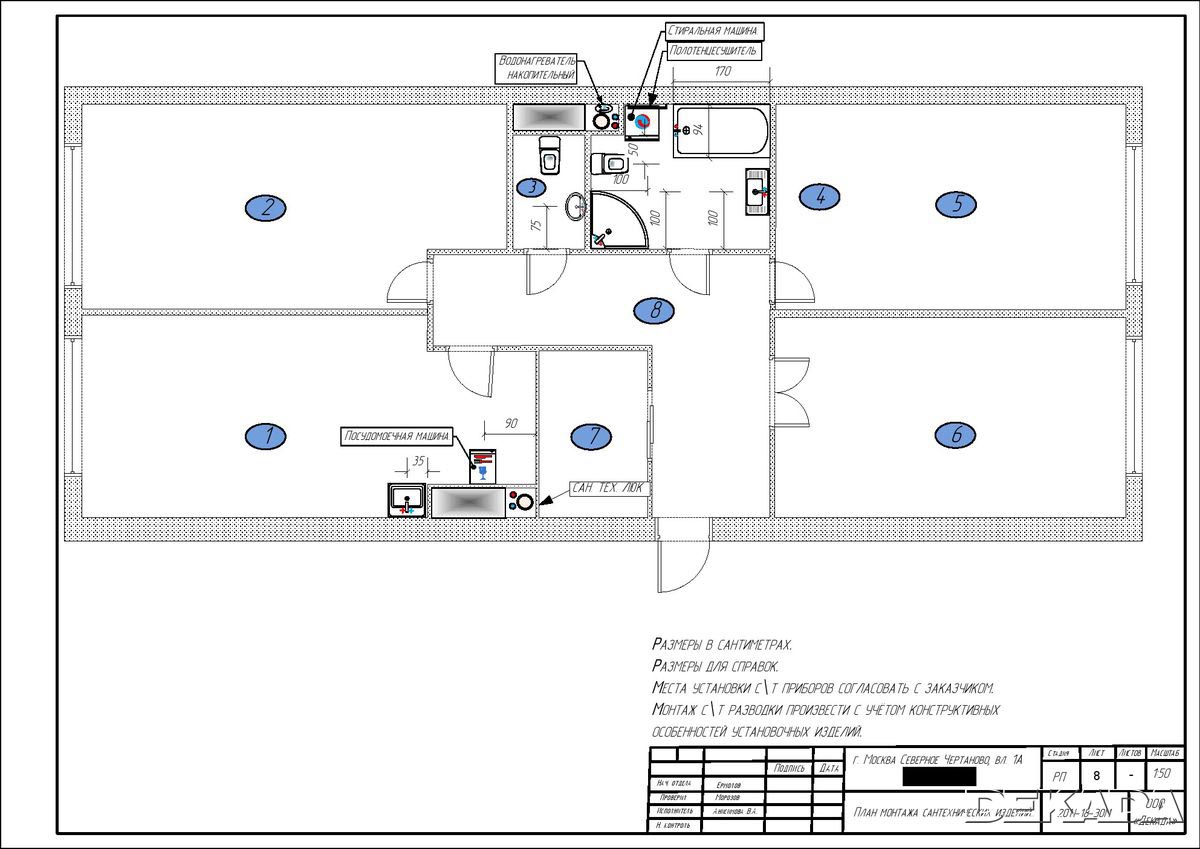

План монтажа сантехники
